用于落料加工的机械63吨冲床生产工艺

机械63吨冲床就是一台冲压式压力机。在国民生产中，冲压工艺由于比传统机械加工来说有节约材料和能源，效率高，对操作者技术要求不高及通过各种模具应用可以做出机械加工所无法达到的产品这些优点，因而它的用途越来越广泛。

冲压生产主要针对板材的。通过模具，能做出落料，冲孔，成型等，广泛应用与各个领域。

在电机的定子生产过程中，许多用于缠绕线圈的铁芯就是冲压成型的，为了生产方便，铁芯一般为多个经过落料冲压成型的铁片并列设置，然后缠绕线圈，其生产需要较大，现有机械63吨冲床中，其落料收集不合理，冲压速度慢。

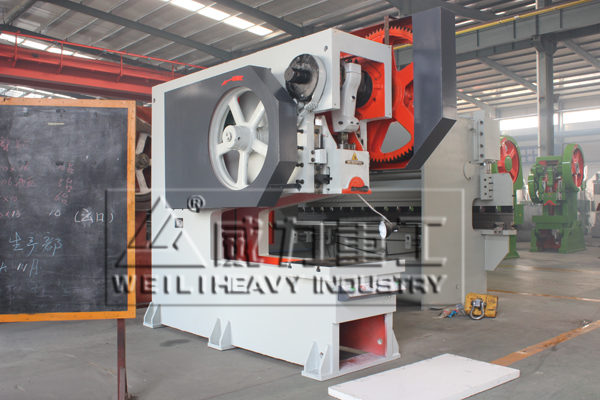

63吨机械冲床厂家

机械63吨冲床，包括机壳，机壳内部从上到下依次设置有液压缸、导杆、上模和下模，导杆外侧设置有导向管，导向管与机壳固定，上模上设置有若干整齐排列的凸模，下模上设置有与凸模对应的凹模，凹模下方设置有出料通道，凹模与出料通道接通，出料通道水平设置，并且出料通道贯穿下模，出料通道底部设置有输送履带；

机壳的左右两侧分别设置有进料板和牵引辊，进料板水平设置，并且进料板的一端与下模固定，牵引辊的牵引方向与输送履带的输送方向垂直。

进一步的，凸模均匀分布为4排，与其对应的凹模均匀分布为4排，每排凹模下方对应一个出料通道。

进一步的，凸模的侧壁为倾斜设置，凹模的侧壁倾斜设置。

进一步的，导杆与上模之间设置有连接件，连接件上端为圆管型下端为水平板状，连接件上端与导杆套合，并且以至少2个铆钉铆合，连接件下端与上模以螺栓锁紧。

63吨机械深喉冲床厂家（用于落料）

与现有技术相比，机械63吨冲床凸模均匀分布为4排，每排又有若干凸模，每次冲压能够执行多个工件，牵引辊自动牵引金属板材，其生产速度快；因为本实用新型在冲压过程中同时冲出多个工件，所需要的压应力较大，如果使用曲轴式动力装置，所需要的减速装置的齿轮齿宽较宽，并且多个齿轮啮合进行多级减速，满足这样的条件所需要的齿轮较大，而且需要多个齿轮，成本较高，空间占用较大，本实用性采用液压结构，结构简单合理使用安全方便；本实用新型设置了出料通道，并且内部有水平设置的输送履带将冲压好的工件输出，其落料收集简单合理，占用空间好，并且水平输出，便于输送到下一工作环节，可自动化程度高；凸模的侧壁为倾斜设置，凹模的侧壁倾斜设置，便于落料，防止工件卡在凹模中。机械63吨冲床结构简单合理，使用安全方便，生产速度快。
