数控液压冲床浅拉伸成型工艺原理

文章出处：未知人气：119发表时间：2021-09-22 14:19

数控液压冲床是一种采用液压油为工作介质的油压压力机设备，主要适用于金属薄板压延、压印、成型及塑性材料的浅拉深工艺，采用PLC电器控制系统能实现自动化生产加工，具有高效、节能的应用优势。

液压冲床是借助于拉伸垫的作用下进行金属零件的浅拉伸成型工艺，其作用除了在冲床进行拉伸加工时起到压料作用外，还可用于料或作冲压成品底部的局部成形之功用，能提升双轴精密冲床加工使用范围。该机器一般是使用油压式拉伸垫，安装在冲床工作台底座里来使用的。

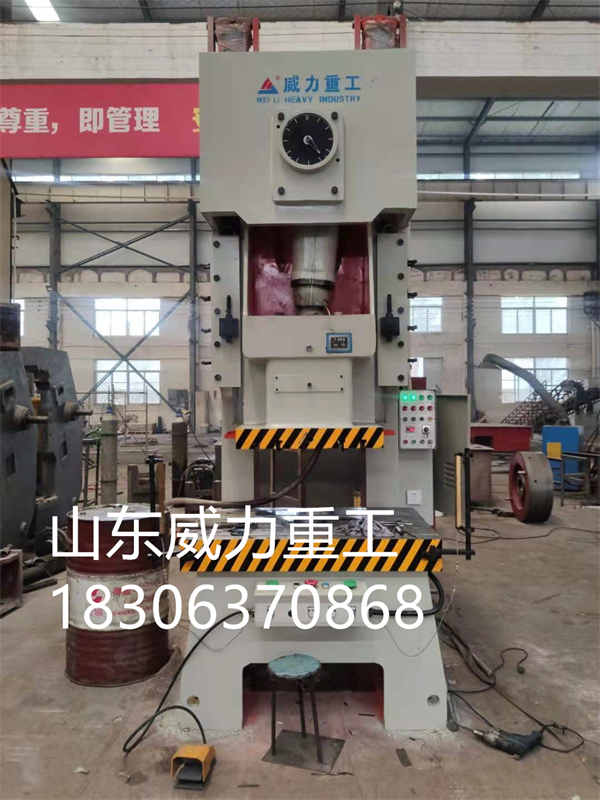

数控液压冲床设备

数控液压冲床浅拉伸成型工艺原理：

拉伸垫工作缸通过止回阀与溢流阀及管路与油气缸连通。油气缸内除含有液压油外还充有压缩空气，可通过调压阀来调节压力，缸内的油液在其上部压缩空气的作用下通过管道开止回阀压入工作缸，并将工作缸和托板起，一直达到限位置为止。

当拉伸工作时主油缸带动冲床滑块下压直至上模接触材料架为止，油压拉伸垫工作缸内的油压开始随上模下压而升高。当此压力上升达到额定压力后，油压拉伸垫工作缸中的油液将开溢流阀，此时油液会经管道回流至拉伸垫的油气缸内，从而使拉伸垫之托板一直保持着额定的加压力，并跟随滑块继续下行至下死点，完成拉伸作业。

数控液压冲床浅拉伸应用特点：

◆整体焊接的坚固开式结构可使机身保持足够刚性的同时拥有最方便的操作空间；

◆结构紧凑，安全平稳，速度快，效率高，能耗低，操作简单；

◆方便的手动调整机构可调整压头或上工作台在行程中任意压制；

◆压力、行程可按压制工艺要求调整；

◆双手制操作，设有急停和寸动功能，安全高效；

◆采用进口液压、电器元件及密封件，经久耐用；

◆另可选装光电安全保护器、测力传感器、位移传感器等。
