数控液压冲床如何安装锚杆托盘冲压模具

文章出处：未知人气：138发表时间：2021-06-18 09:53

数控液压冲床锚杆托盘冲压成型生产线在模具的作用下能完成锚杆托盘剪切、压型、冲孔等成型工艺一次完成，具有生产效率高、产量高的应用优势。山东威力重工设计生产锚杆托盘成型生产线、数控液压冲床、锚杆托盘模具等等，技术咨询热线：张经理 183-0637-0868/同微信

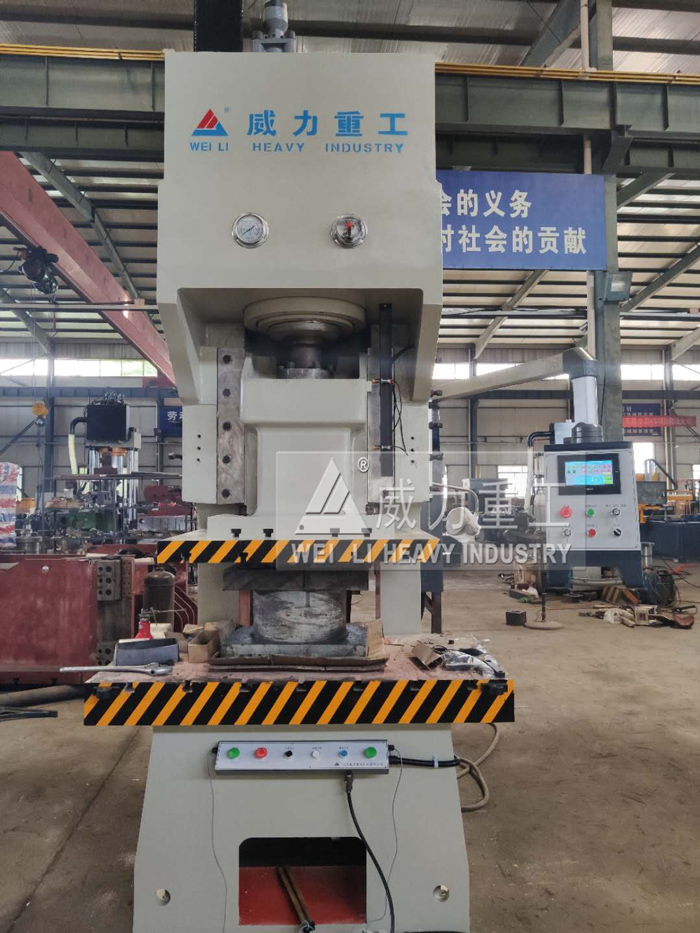

数控液压冲床锚杆托盘冲压设备

锚杆托盘冲压成型模具于液压冲床配合使用,利用上模、下模和铳头对锚杆托盘实施轧制、铳孔一次成型,不需要二次钻孔,省时省力、设备投入低,能极大地提高工作效率,降低劳动强度,保证了操作人员的安全。

数控液压冲床如何安装锚杆托盘冲压成型模具？其方法如下：

1.安装前，首先确认模具切削刃锋利，模具切削刃上无塌陷，液压冲床上无漏角。如有裂纹或漏角，请先将刀口磨尖。

2.合模前，上下模之间要放一片硅钢片，防止搬运时擦伤刀口。

3.模具用冲床安装前，用油石磨掉底部和顶部的毛刺，垃圾用布条清理干净。如果模具上下平面有毛刺或垃圾，会造成冲孔的毛刺超过公差。

4.将滑块的行程调整到合适的位置压上模。要保证模柄或模座的上平面紧贴滑块底面，轻轻按压下模压板的螺丝。然后，向上调整滑块，取出中间的硅钢片。松开下模板螺丝，向下调整滑块，直至凸模进入阴模3～4mm，压下模板螺丝。新模具冲裁时，冲头需进入模具3～4mm，否则，冲头会塌陷或模具开裂。

5.将滑块升至上止点位置，调整数控冲头杆止回螺丝至松紧适当，然后怠速几次，观察模具和冲头机构工作是否正常。如果没有异常情况，就可以开始生产。

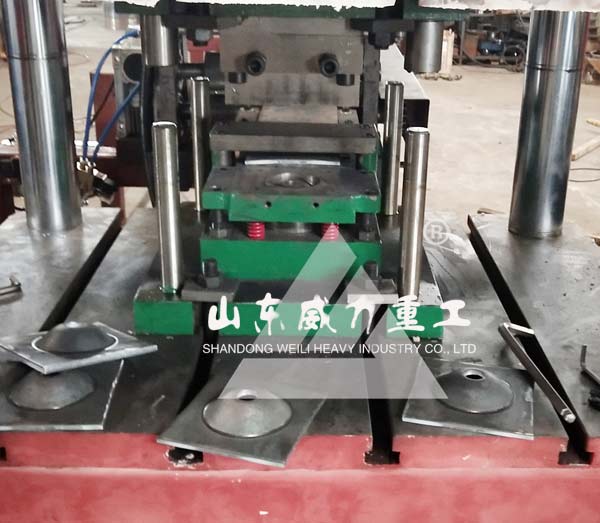

锚杆托盘冲压模具

锚杆托盘冲压成型模具安装完成，还需要对其角度和精度进行调整：

模具角度的调整跟产品有一定的关系的，一般来说折90°模具，那么中间角度一定要大于两边的角度，调整螺丝可以对模具的松紧进行调整，在下压的时候，可以通过压力表进行压力的调整，避免模具崩刃。

调试人员在调试模具的过程中也要注意测量上模块和下模块的之间间隙距离，具体的间隙设置是根据所锻造成型的铅成型工艺来定的。
