山东威力重工山东威力重工冲床主要有哪些配件
文章出处：山东威力重工
人气：136发表时间：2017-01-21 11:02

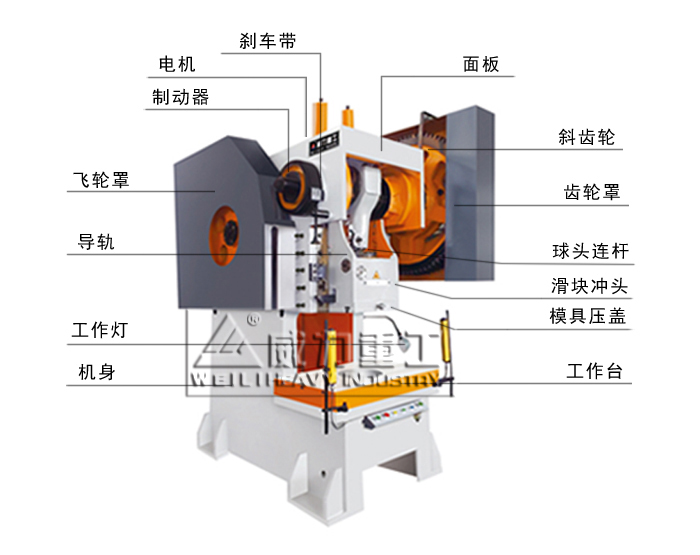

每种设备的组成离不开各种配件的作用，山东威力重工冲床是一台冲压式压力机，主要是针对板材的，通过模具，能做出落料，冲孔，成型，拉深，修整，精冲，整形，铆接及挤压件等等。山东威力重工冲床的主要配件主要有：
1、上模：上模是整副冲模的上半部，即安装于山东威力重工冲床滑块上的冲模部分。
2、上模座：上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
3、下模：下模是整副冲模的下半部，即安装于山东威力重工冲床工作台面上的冲模部分。
4、下模座：下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
5、刃壁：刃壁是冲裁凹模孔刃口的侧壁。
6、刃口斜度：刃口斜度是冲裁凹模孔刃壁的每侧斜度。
7、气垫：气垫是以压缩空气为原动力的弹顶器。参阅“弹顶器”。
8、反侧压块：反侧压块是从工作面的另一侧支持单向受力凸模的零件。
9、导套：导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
10、导板：导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
11、导柱：导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
12、导正销：导正销是伸入材料孔中导正其在凹模内位置的销形零件。
13、导板模：导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
14、导料板：导料板是引导条（带、卷）料进入凹模的板状导向零件。
15、导柱模架导柱模架是导柱、导套相互滑动的模架。
16、冲模：冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
17、凸模：凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
18、凹模：凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
19、防护板：防护板是防止手指或异物进入冲模危险区域的板状零件。
20、压料板（圈）：压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。
21、压料筋：压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。
22、压料槛：压料槛是断面呈矩形的压料筋特称。
23、承料板：承料板是用于接长凹模上平面，承托冲压材料的板状零件。
24、连续模：连续模是具有两个或更多工位的冲模，材料随压力机行程逐次送进一工位，从而使冲件逐步成形。
25、侧刃：侧刃是在条（带、卷）料侧面切出送料定位缺口的凸模。
26、侧压板：侧压板是对条（带、卷）料一侧通过弹簧施加压力，促使其另一侧紧靠导料板的板状零件。
27、顶杆：顶杆是以向上动作直接或间接顶出工（序）件或废料的杆状零件。
28、顶板：顶板是在凹模或模块内活动的板状零件，以向上动作直接或间接顶出工（序）件或废料。
29、齿圈：齿圈是精冲凹模或带齿压料板上的成圈齿形突起，是凹模或带齿压料板的局部结构而不是单独的零件。
30、限位套：限位套是用于限制冲模最小闭合高度的管状零件，一般套于导柱外面。
31、限位柱：限位柱是限制冲模最小闭合高度的柱形件。
32、定位销（板）：定位销（板）是保证工序件在模具内有不变位置的零件，以其形状不同而称为定位销或定位板。
33、固定板：固定板是固定凸模的板状零件。
34、固定卸料板：固定卸料板是固定在冲模上位置不动的卸料板。
35、固定挡料销（板）：固定挡料销（板）是在模具内固定不动的挡料销（板）。
36、卸件器：山东威力重工冲床卸件器是从凸模外表面卸脱工（序）件的非板状零件或装置。
37、卸料板：卸料板是将材料或工（序）件从凸模上卸脱的固定式或活动式板形零件。卸料板是有时与导料板做成一体，兼起导料作用，仍称卸料板。
38、卸料螺钉：卸料螺钉是固定在弹压卸料板上的螺钉，用于限制弹压卸料板的静止位置。
39、单工序模：单工序模是在压力机一次行程中只完成一道工序的冲模。
40、废料切刀：废料切刀有两种。1．装于拉深件凸缘切边模上用于割断整圈切边废料以利清除的切刀。2．装于压力机或模具上用于将条（带、卷）状废料按定长切断以利清除的切刀。
41、组合冲模：组合冲模是按几何要素（直线、角度、圆弧、孔）逐副逐步形成各种冲件的通用、可调式成套冲模。平面状冲件的外形轮廓一般需要几副组合冲模分次冲成。
42、始用挡料销（板）：始用挡料销（板）是供材料起始端部送进时定位用的零件。始用挡料销（板）都是移动式的。
43、拼块：块是组成一个完整凹模、凸模、卸料板或固定板等的各个拼合零件。
44、挡块（板）：挡块（板）是供经侧刃切出缺口的材料送进时定位用的淬硬零件，兼用以平衡侧刃所受的单面切割力。挡块（板）一般与侧刃配合使用。
45、挡料销（板）：挡料销（板）是材料沿送进方向的定位零件，以其形状不同而称为挡料销或挡料板。挡料销（板）是固定挡料销（板）、活动挡料销（板）、始用挡料销（板）等的统称。
46、垫板：山东威力重工冲床垫板是介于固定板（或凹模）与模座间的淬硬板状零件，用以减低模座承受的单位压缩应力。
以上就是山东威力重工冲床的主要组成配件，另外因其还具有多种规格型号的产品，其配件的组成也会有所不同。如果您想了解具体某种规格的产品详情，可以前来公司了解。山东威力重工厂家直销热线：18306370868（同微信）
