钢板冲裁用100吨数控液压冲床的冲压动作介绍

文章出处:未知 人气:111发表时间:2020-10-07 15:46
钢板冲裁用100吨数控液压冲床的冲压动作介绍

钢板冲裁用数控液压冲床C型结构,操作空间宽敞,可完成多种厚度的不同板材的冲裁动作,响应速度快,可快速加压,其压制速度可达400mm/sc以上。该机器的压力、位置、速度、时间等参数可选配PLC数字控制,配有优化的操作界面,实时检测各种参数及工作状态。还可以配置伺服液压系统,节能环保,安全可靠,高效精确。

山东100吨数控液压冲床生产厂家
山东100吨数控液压冲床生产厂家


数控液压冲床作为一种板材的冲裁用机器,在使用冲模和带突起的冲头将成为被加工材料的钢板制成规定的外形形状的冲裁工序中使用的工具,其特征在于,冲模切刃部的曲率半径Rd为0.03mm以上、0.2mm以下,从冲头切刃向突起肩划出的切线与和冲头移动方向正交的方向构成的角度(α)为12°以上、72°以下,能够进一步改善高强度薄钢板的冲裁孔扩展性。

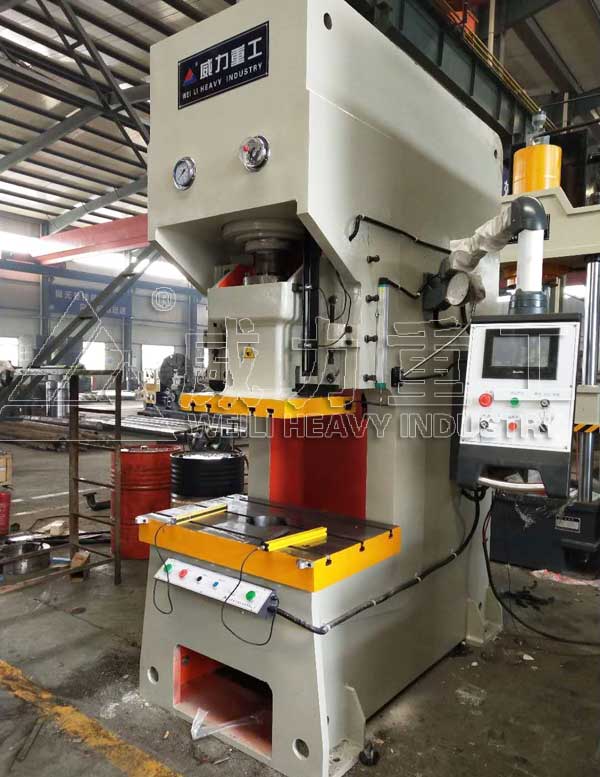

数控液压冲床生产车间
数控液压冲床生产车间

100吨数控液压冲床在做钢板冲裁工艺时的油缸冲压动作介绍:

主油缸快速下行  → 主缸慢速下行  → 冲裁,压边缸随活动横梁下行  → 保压、泄压  → 主缸快速上行,退料缸顶出,压边缸延时上行  → 主缸返回到位停  → 退料缸停  → 压边缸到位停。

数控液压冲床是将传统机械式冲床,靠飞轮惯性通过曲柄转动提供的刚性冲压,改为液压系统提供的柔性冲压,并很好的解决了液压快速冲压技术,装模调节行程采用进步的数控系统,红外线感应安全保护装置,较传统机械冲床更为安全。

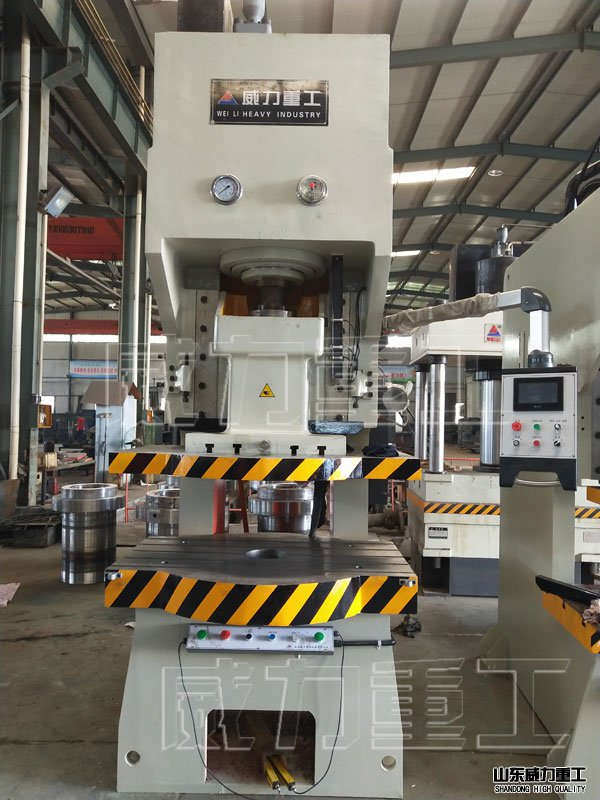

山东数控液压冲床部分型号现货
山东数控液压冲床部分型号现货

钢板冲裁用100吨数控液压冲床的冲压动作简单,快速,滑块的工作压力、空载快速下行和慢速工进的行程范围可根据工艺需要进行调整,行程次数为10-40次,行程调节量180mm/s,方便可靠、安全、快捷,精度可达0.1mm。
